用途

本設備用于工件打磨的簡易處理,具有過濾、捕集粉塵、照明等功能。

設備構成內容

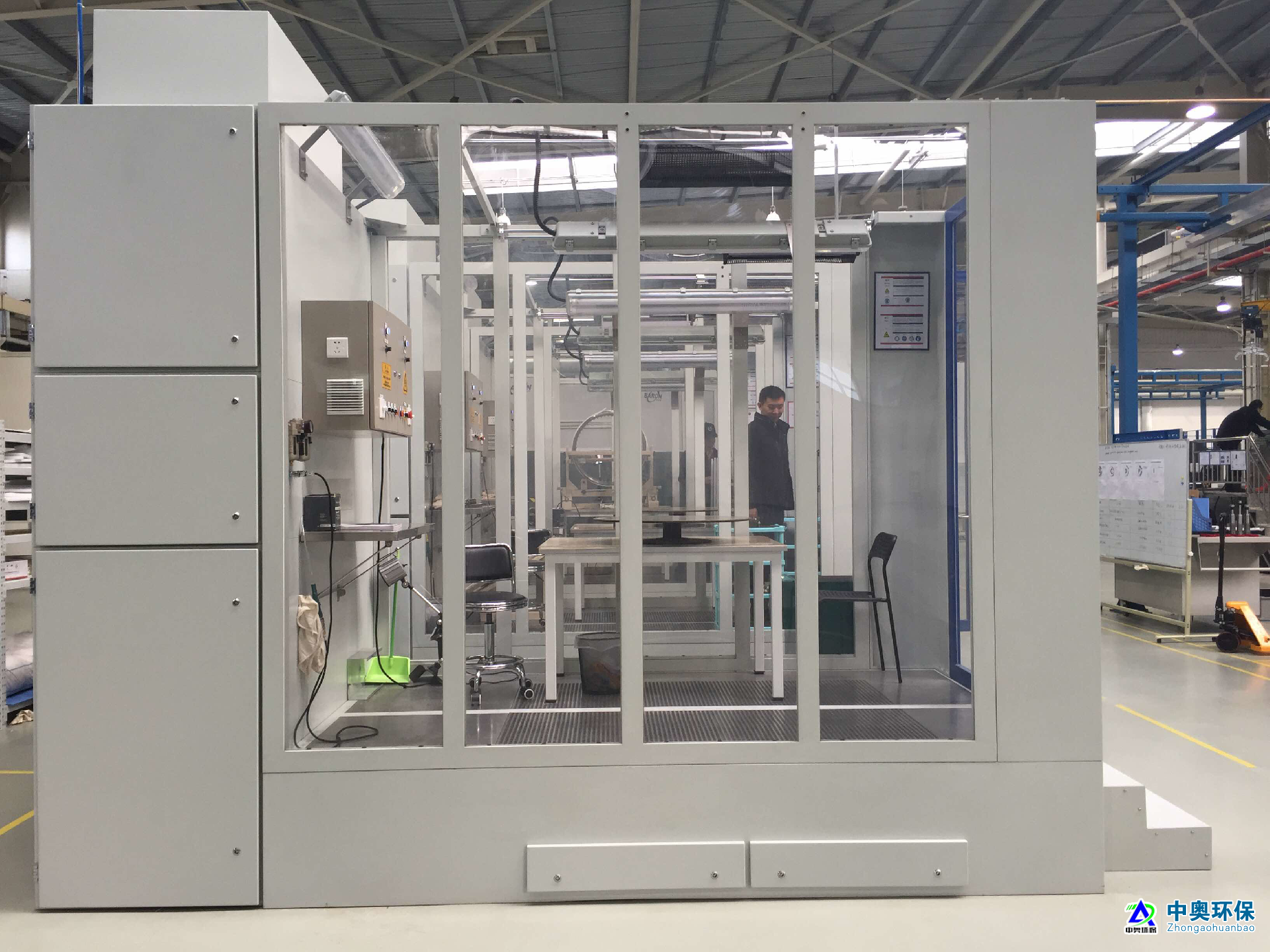

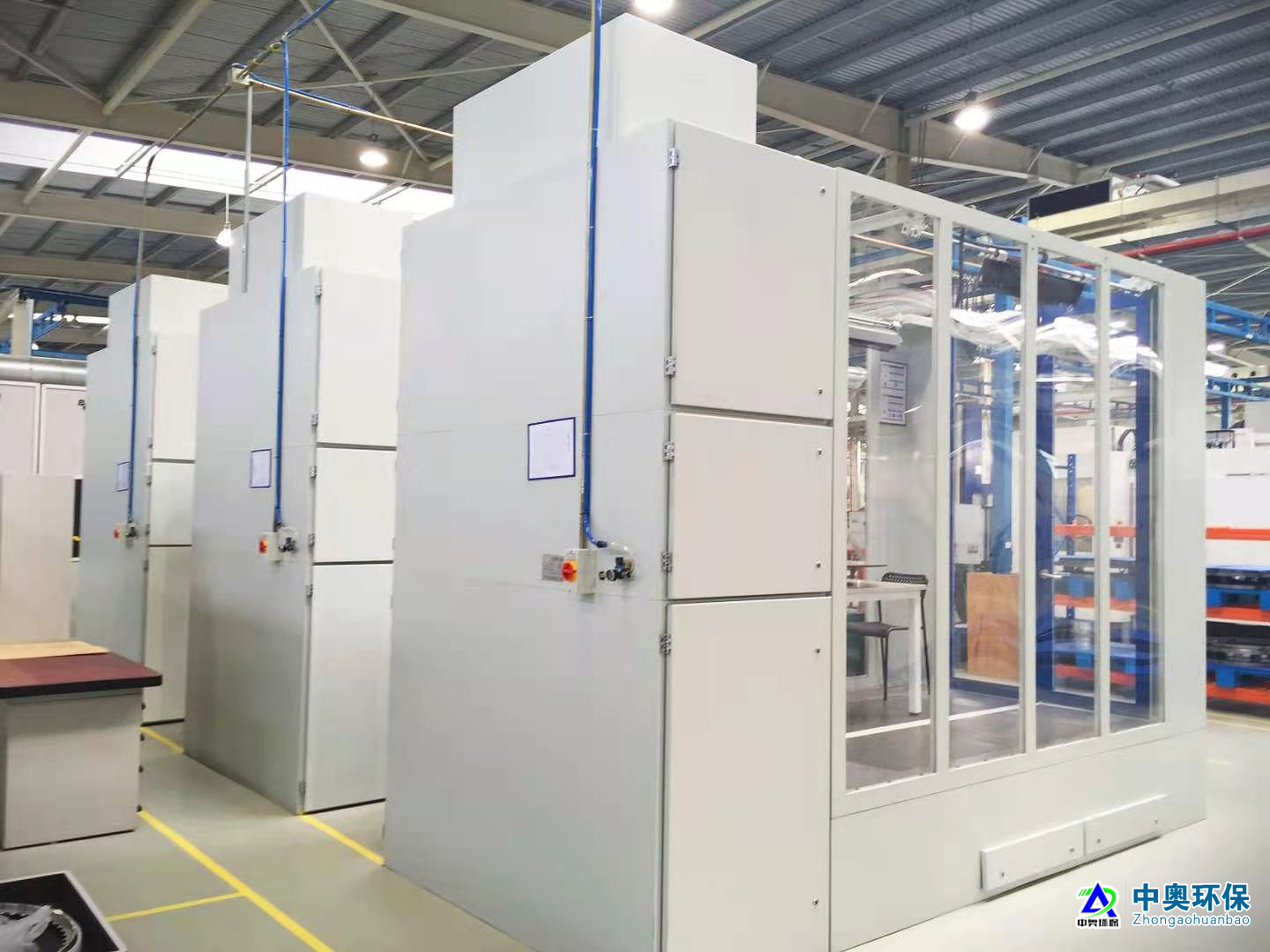

本設備具有通風、空氣凈化、粉塵吸附及照明等功能。設備由房體、照明系統、排風系統、補風系統、粉塵過濾系統及電控系統等組成。室體采用2mm冷鋼板折壓焊接制作。

工作原理

打磨時，空氣從房體頂部進入房體內，在排風機的作用下，房內空氣在工件周圍形成風幕，由此形成由上到下氣流，保證工作區的較為潔凈。含有灰塵的空氣由吸附系統過濾裝置過濾后，經排風機抽吸送出房體外。

設備的主要結構和部件

結構組成：包括室體、照明系統、排風系統、補風系統、粉塵過濾系統、電控系統、等幾個部分組成。

  5.1、室體：主要由骨架、壁板、大門、玻璃墻等組成。

⑴、骨架

室體骨架采用40*70方管.鍍鋅鋼板折彎制作，現場安裝而成。

⑵、壁板

室體壁板采用2mm冷鋼板折彎制作現場與室體骨架安裝而成。

   （3）、大門

大門采用鋼制對開門.尺寸為（寬×高）：1400*2500

   （4）、玻璃墻

選用4mm厚有機玻璃.尺寸為（寬×高）：600*2400*10塊
